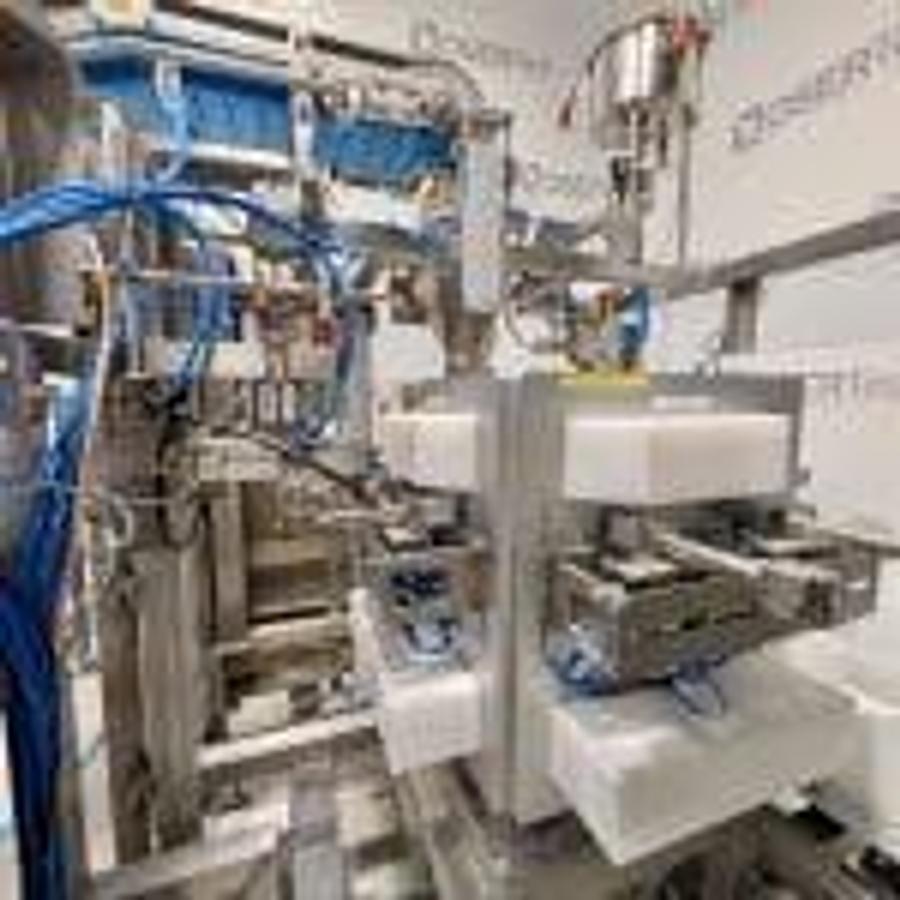

O F Máquina de rellenar bolsas rotatorias doypack Thimonnier THD 400

O F Máquina de rellenar bolsas rotatorias/doypack Thimonnier THD 400

La llenadora y selladora rotativa Thimonnier THD 400 es una solución industrial de alta ingeniería diseñada para el envasado automatizado en bolsas preformadas y envases tipo DOYPACK® de Thimonnier. Este equipo destaca por su robustez y versatilidad en los sectores alimentario, químico y cosmético, optimizando los procesos productivos de envases de pie de mediano y gran formato.

Arquitectura Dinámica de 4 Estaciones

El núcleo operativo de la máquina se basa en una mesa rotativa o carrusel de 4 estaciones principales gobernadas por servomotores. El ciclo secuencial garantiza un tratamiento preciso del envase:

• Estación 1 (Carga): Un brazo robotizado de succión transfiere de forma automática los sobres desde el almacén hasta las pinzas de sujeción.
• Estación 2 (Apertura): Pinzas mecánicas internas combinadas con un soplado de aire a presión aseguran la apertura total de la bolsa.
• Estación 3 (Dosificación): Fase versátil que permite el llenado tanto de productos sólidos como de sustancias líquidas o pastosas.
• Estación 4 (Sellado y Enfriamiento): Cierre térmico hermético de alta resistencia y posterior expulsión del envase finalizado.

Especificaciones Técnicas Clave

• Volumen de bolsa: Admite un amplio rango de capacidades que van desde 1 hasta 5 litros, lo que la hace idónea para formatos familiares o industriales.
• Dimensiones del envase: Capacidad para trabajar con bolsas desde un tamaño mínimo de 120 x 150 mm hasta un tamaño máximo de 350 x 450 mm.
• Rendimiento: Registra una cadencia de envasado de 4 a 10 bolsas por minuto con alimentación manual, y alcanza hasta 20 bolsas por minuto implementando el sistema de carga automático.
• Flexibilidad de atmósfera: Puede configurarse para trabajar bajo condiciones atmosféricas estándar o aplicar tecnología de vacío, ideal para prolongar la vida útil de los productos perecederos.

Versatilidad de Aplicación y Diseño

La ingeniería de la máquina permite procesar una gama muy diversa de consistencias. En la industria alimentaria, procesa fluidos pesados, líquidos aceitosos, polvos o piezas sólidas. Además, es apta para la dosificación de geles y jabones en el sector cosmético, así como para detergentes o aceites de motor en el ramo químico.

Su estructura exterior, construida bajo estrictos estándares de higiene, facilita las tareas de limpieza e inocuidad alimentaria. El rápido ajuste entre formatos reduce drásticamente los tiempos de inactividad, asegurando una alta rentabilidad y un bajo costo de mantenimiento operativo.

Si desea obtener más información sobre componentes específicos o manuales técnicos, puede consultar la sección oficial de bolsas preformadas en la web de Thimonnier.

Algunas especificaciones :

Máquina de bicicletas – 4 estaciones

Estación 1 – Carga de saqueadores usando un brazo

de succión Estación 2 – Apertura de sobres (pinzas internas + chorro de aire)

Estación 3 – Llenado (dosificación sólida y líquida)

Estación 4 – Sellado / cierre (atmosférico o al vacío)

Descarga del producto mediante cinta transportadora plana

Tamaños de bolsas

Máximo: 300 × 350 × 80 mm

Mínimo: 200 × 250 × 50 mm

Otros tamaños disponibles (requiere piezas de repuesto)

Velocidad y dosis

100 kg/h (producto sólido)

4 a 10 bolsas/min dependiendo del tamaño

Dosificación sólida: cuenco/tolva + unidad de pesaje 0,3–2,5 kg

Dosificación líquida: medidor

de flujo Relleno sumergible disponible

Suministro

Eléctrico: 400 V trifásico + N + T, 50 Hz, 8 kVA

Neumático: 6–9 bar, 35 m³/h

Agua: 1–3 kg/cm², 250 L/h, retorno libre

Especificaciones generales

Dimensiones: 311 × 302 × 260 cm

Peso: aprox. 1.000 kg

Material en contacto con el producto: acero inoxidable 316

Bomba de vacío o venturi (opción de vacío)

Documentación disponible

Vídeo de las pruebas del taller (a petición)

Dossier técnico completo (versión digital)
