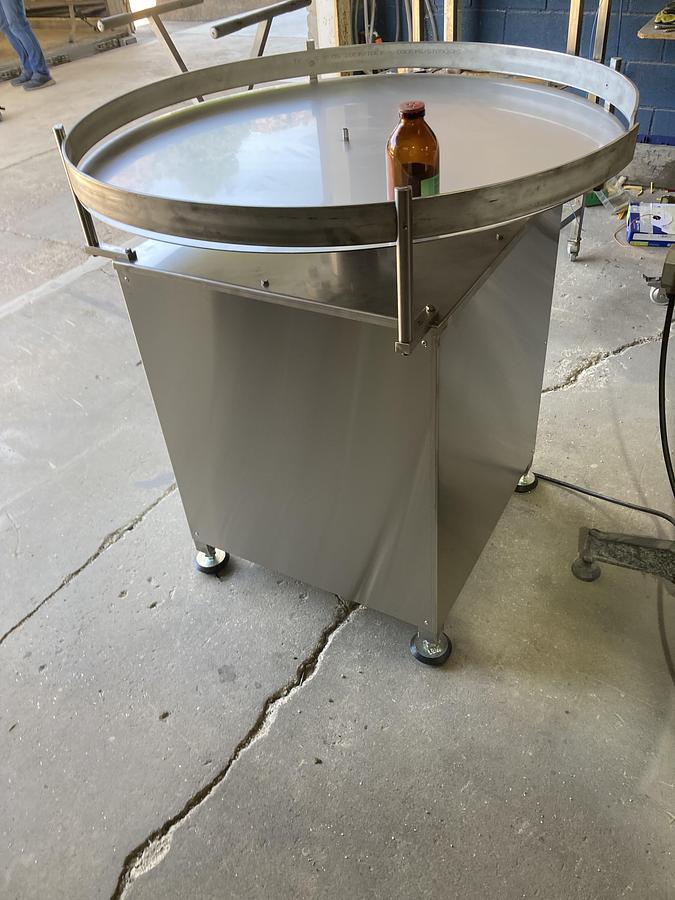

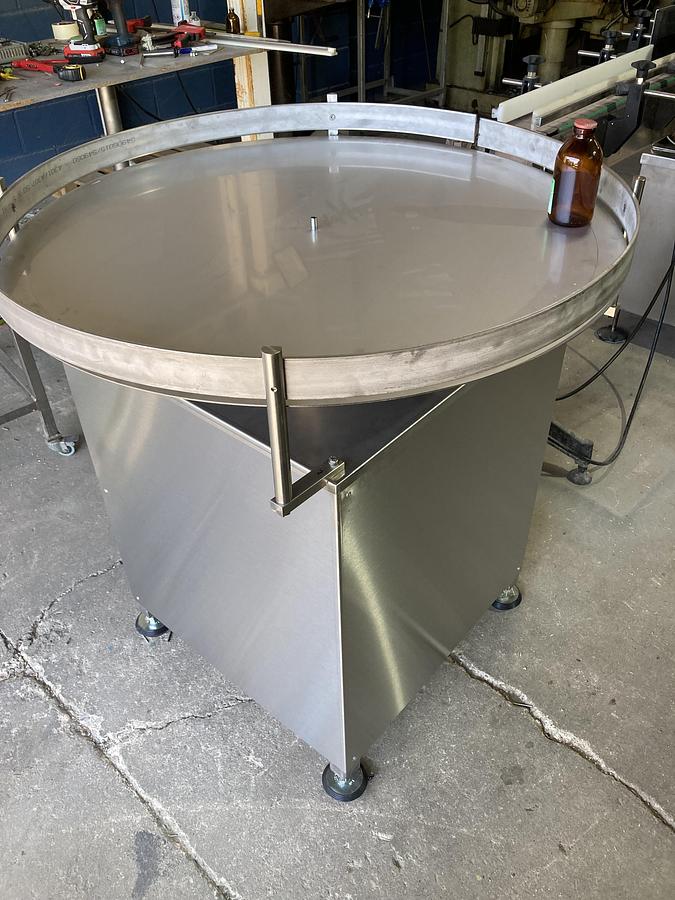

Pulmon o mesa giratoria

Mesa giratoria —también conocida como plato giratorio o acumulador rotativo— es un componente de automatización industrial esencial en las líneas de envasado, empaque y producción lineal. Su función principal es actuar como un pulmón de almacenamiento temporal o sistema de acumulación de productos. Esto permite regular el flujo de objetos (como botellas, frascos, latas o estuches) entre diferentes máquinas para absorber las variaciones de velocidad y evitar costosos cuellos de botella.

Funcionamiento y Mecanismo

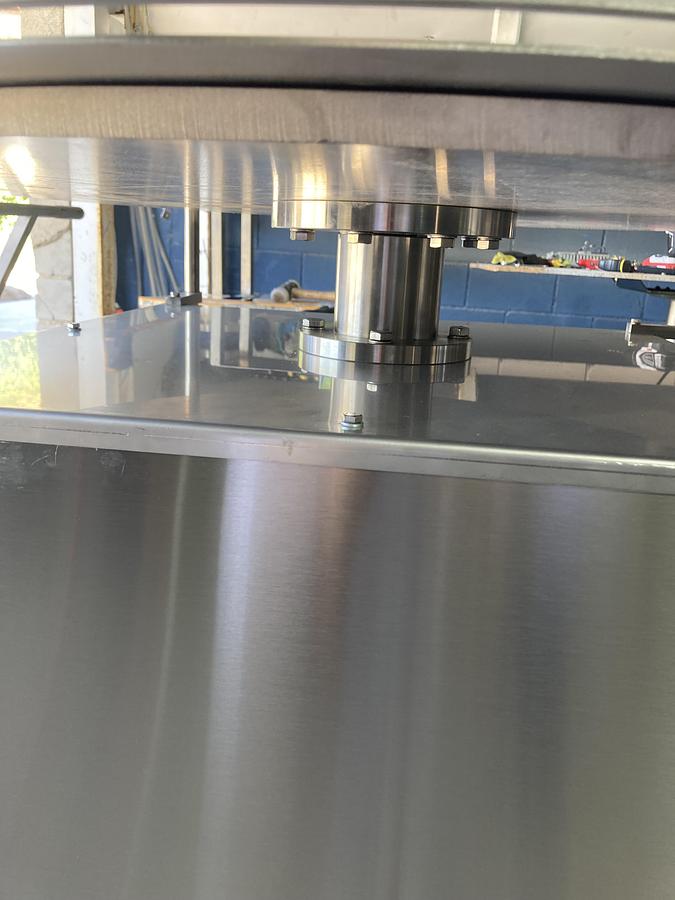

El equipo consta de un disco circular plano y horizontal montado sobre un eje motorizado que gira a velocidad constante o regulable. Los productos llegan desde una cinta transportadora lineal y entran tangencialmente al disco en movimiento. La rotación de la mesa desplaza los objetos de manera circular, acumulándolos en su superficie gracias a guías laterales deflectoras. Cuando la máquina posterior está lista para procesarlos, las mismas guías encauzan los productos de regreso hacia la siguiente línea de transporte de forma ordenada.

Tipos de Mesas Giratorias

• Mesas de alimentación (Entrada): Se ubican al inicio de la línea. Los operarios colocan los envases vacíos en masa sobre el plato, y el giro los alinea en fila única hacia el primer proceso (llenado o lavado).
• Mesas de acumulación (Pulmón intermedio): Se colocan entre dos estaciones de trabajo (por ejemplo, entre la llenadora y la etiquetadora). Si la etiquetadora se detiene brevemente por un fallo o cambio de bobina, la mesa absorbe la producción entrante para que la llenadora no tenga que parar.
• Mesas de evacuación (Salida): Se instalan al final de la línea. Reciben el producto terminado y embalado, acumulándolo para que los operarios puedan encajarlo o paletizarlo manualmente sin presión de tiempo.
•

Ventajas Operativas

• Optimización de la eficiencia (OEE): Evita paradas en cadena provocadas por microparadas de máquinas adyacentes.
• Flexibilidad de formatos: Se adapta a diferentes tamaños y formas de envases sin necesidad de cambiar piezas costosas.
• Tratamiento suave: Al trabajar por fricción y fuerza centrífuga suave, reduce el riesgo de roturas o caídas de envases inestables.
• Ahorro de espacio: Ofrece una gran capacidad de almacenamiento en un diseño compacto, ideal para plantas con espacio físico reducido.

DATOS TECNICOS

Construido totalmente en acero inoxidable 304

Plato disco de 900mm

Barandilla de 50mm

Motorreductor i 10

Variador de velocidad por variador de frecuencia
