F.I Máquina de inspección automática por jeringas

F.I Máquina de inspección automática por jeringas

Número de equipo : 3486

Línea de inspección automática

Incluye :

• Transportador TUBS, TECADIS MANUTENTION
• Descargador-denestador de jeringas, BAUSCH+STRÖBEL
• Transportador jeringas, TECADIS MANUTENTION
• Máquina de inspección automática SEIDENADER
• Sistema de puesta a granel de las jeringas con contador, TECADIS MANUTENTION

Transportador TUBS :

• Fabricante : TECADIS MANUTENTION
• Modelo : CB
• Número serial : 06D211-200
• Año : 2007
• Velocidad : 6m/mm
• Anchura : 228mm
• Altura de entrada y salida : 1030mm
• Dimensiones totales (l x an x al) : 3700x600x1250mm
• Suministro y potencia : 230V 3-ph, 50Hz, 0.1kW

Descargador-denestador de jeringas :

• Fabricante : BAUSCH+STRÖBEL
• Modelo : SET 6006
• Número serial : 51829
• Año : 2000
• Velocidad : 300 piezas/min
• Especificaciones jeringas :
• Jeringa 0.5ml : Ø 6.85×70.2mm
• Jeringa 1.0ml : Ø 8.15×76.7mm y Ø 8.15×61.7mm
• Jeringa 1.5ml : Ø 10.85×79.4mm y Ø 10.85×69.9mm
• Especificaciones NESTS :
• Tipo : PP
• Dimensiones NEST 230.2×198.5mm : 160 jeringas/nest
• Dimensiones NEST 230.2×198.45mm : 100 jeringas/nest
• Especificaciones recipientes :
• Tipo : SCF
• Dimensiones (l x an x al) : 260.4×227.8×97.5mm
• PLC SIEMENS S7-300
• Dimensiones totales (l x an x al) : 3400x1770x2200mm
• Dimensiones armario (l x an x al) : 800x500x2000mm
• Suministro y potencia : 3x230V, 50Hz, 2.5kW

Transportador jeringas :

• Fabricante : TECADIS MANUTENTION
• Modelo : CON
• Número serial : 01D155.C142
• Año : 2001
• Altura de entrada : 948mm
• Altura de salida : 1196mm
• Velocidad : 15m/mm
• Anchura ajustable (cuñas) por jeringas 0.5 y 1ml
• Dimensiones totales (l x an x al) : 1750x450x1350mm
• Suministro y potencia : 230V 3-ph, 50Hz, 0.12kW

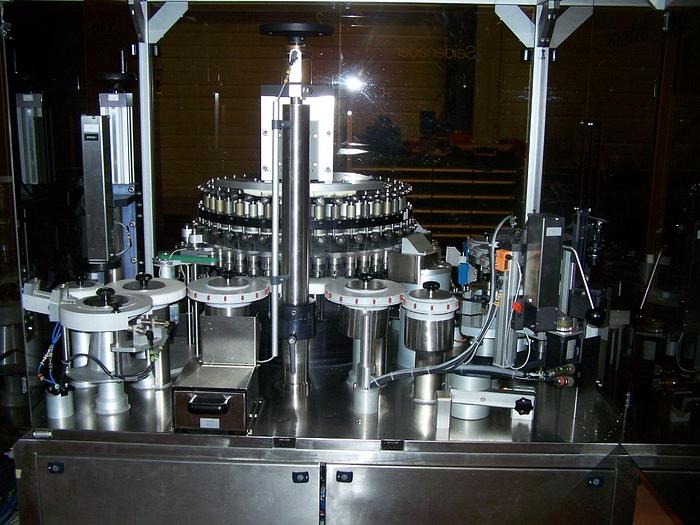

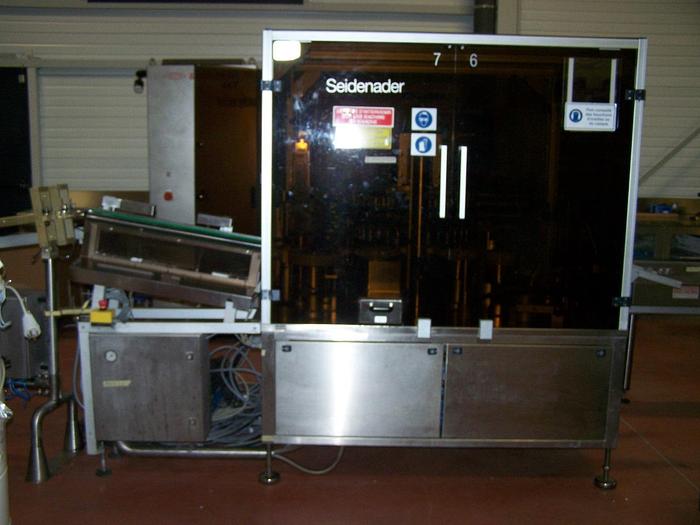

Máquina de inspección automática SEIDENADER :

• Fabricante : SEIDENADER
• Modelo : SI-20-LR
• Número serial : 182/89
• Año : 2000
• Número de pistas : 40
• Número de salidas : 3
• Formato jeringa : 0.2 – 0.5ml
• 7 cámaras de inspección PULNIX TM7 AS
• PLC ALLEN BRADLEY SLC 500
• Pantalla SAC tipo TDE 150
• IHM : SAControl Professional Edition
• 5 niveles de accesso
• En conformidad con Cfr21 parte 11
• Dimensiones totales (l x an x al) : 2950x1600x1980mm
• Dimensiones armario (l x an x al) : 1800x600x2150mm
• Suministro y potencia : 230V, 50Hz, 3.5kW

Grupo de transportadores, por contaje y descargamiento de las jeringas :

• Fabricante : TECADIS MANUTENTION
• Modelo : MACH
• Número serial : 06D456
• Año : 2007
• Por jeringas 0.5 y 1ml
• Incluye :
• 1 transportador jeringas
• 1 contador de jeringas
• 1 plano inclinado por almacenaje de los TUBS vacíos
• 1 transportador elevador por TUBS plenos
• 1 mesa de recorida de los TUBS plenos
• PLC SIEMENS S7-200
• Dimensiones totales (l x an x al) : 5200x1890x1520mm
• Suministro y potencia : 400V 3-ph, 50Hz, 1kW

Incoterm : EXW
